廢氣處理塔輸送液體時的***性及安裝事項

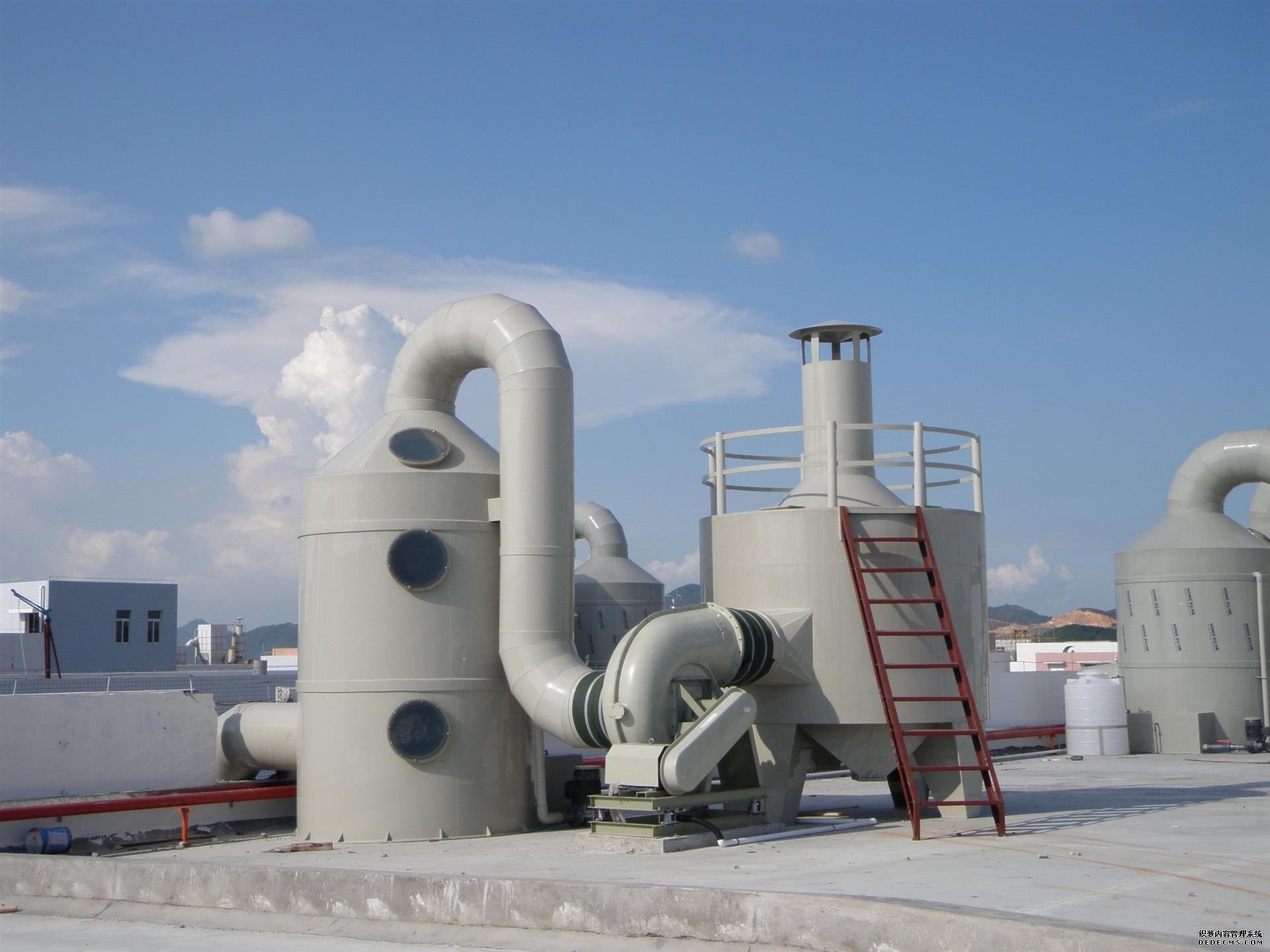

廢氣處理塔作為工業廢氣治理的核心設備,通過氣液接觸實現污染物吸收、中和或吸附。其液體輸送系統的性能直接影響處理效率與運行穩定性。本文從輸送液體***性及安裝要點兩方面展開分析,為工程設計和運維提供參考。
一、廢氣處理塔輸送液體的***性
1. 流量與壓力***性
動態匹配需求:液體流量需根據廢氣負荷動態調整。例如,噴淋塔在高濃度廢氣輸入時,需增***循環泵功率以維持液氣比(通常為13 L/m³),確保污染物充分接觸。
壓力損失控制:填料層阻力隨液體流量增加呈非線性上升。實驗數據顯示,當液體流速超過5 m/h時,陶瓷填料層壓降增幅達40%,可能導致風機能耗顯著增加。
2. 化學性質影響
腐蝕性介質應對:含氯離子(Cl?>500 ppm)或硫化物廢氣處理中,碳鋼材質管道年腐蝕速率可達0.5 mm/a,需采用FRP(纖維增強塑料)或襯膠管道。
pH值適配要求:酸性洗滌液(pH<4)宜選用耐酸陶瓷泵,堿性溶液(pH>9)則需配置EPDM密封圈,避免機械密封失效。
3. 物理***性限制
粘度與溫度關聯:甘油等高粘度吸收液(>50 cP)在10℃以下流動性下降60%,需配套伴熱系統(維持4060℃)。
懸浮物管控:循環水中固體顆粒>100目(約150μm)時,噴嘴堵塞概率提升3倍,建議增設Y型過濾器(過濾精度80目)。

二、廢氣處理塔安裝關鍵事項
1. 基礎工程規范
承載力驗證:塔體就位前需進行平板載荷試驗,要求地基承載力***征值≥150 kPa。對于軟土地基,應采用CFG樁加固處理。
減震設計標準:水泵機組振動速度有效值應≤4.5 mm/s,需安裝彈簧減振器(固有頻率24 Hz)并設置惰性塊(重量≥機組1.5倍)。
2. 管路系統安裝
流體力學***化:吸入口管路設計流速控制在1.52.0 m/s,防止氣蝕發生。出口管徑按經濟流速計算(DN100管道推薦流量3050 m³/h)。
膨脹節配置:PP材質管道每15米直管段需加裝萬向膨脹節,補償熱脹冷縮量(ΔL=α·ΔT·L,α=0.13 mm/m·℃)。
3. 設備對接要求
塔體垂直度控制:全高偏差≤H/1000且不超過20 mm,使用激光經緯儀多點校準。
分布器安裝精度:管式分布器水平度誤差<3 mm/m,槽式分布器溢流堰高度差≤±1.5 mm,保證布液均勻性。
4. 安全防護措施
防爆設計:輸送有機溶劑蒸氣時,電機防護等級不低于ExdⅡBT4,法蘭跨接電阻<0.03Ω。
應急儲備:儲液槽有效容積應滿足至少15分鐘循環量,并設置雙路供電系統(切換時間<15s)。
三、調試與驗收要點
1. 性能測試
進行72小時連續試運行,記錄不同負荷下的液氣比波動(允許偏差±5%)。
檢測分布器潤濕率(≥90%噴孔濕潤),未達標時需調整噴嘴角度或更換型號。
2. 文檔移交
提供完整的竣工圖,標注管道走向、儀表位置及防腐層厚度。
編制操作手冊,包含***定介質的清洗周期(如鈣鹽沉積需每周5%檸檬酸清洗)。
綜上所述,廢氣處理塔的液體輸送系統需要綜合考慮流體動力學、材料科學及工藝安全等多維度因素??茖W的選型設計與規范化的安裝實施,可使系統運行效率提升20%30%,同時降低維護成本約40%。實際工程中應結合具體工況參數,采用FMEA(失效模式與效應分析)方法進行風險預控。
